Drone& photogrammétrie
Le drone mesure ce qui est inaccessible ou dangereux depuis le sol : toitures, façades de grande hauteur, grandes emprises. Des centaines de photos aériennes deviennent un modèle 3D et des plans à l'échelle.
Prendre de la hauteur,
sans prendre de risque
La photogrammétrie transforme une série de photos qui se recouvrent en un modèle 3D mesurable. Prises par drone, ces photos couvrent des toitures, des façades ou des terrains entiers, sans nacelle, sans échafaudage et sans exposer personne au risque de chute.
Le modèle obtenu sert à produire des orthophotos parfaitement à l'échelle, des plans de toitures, des élévations de façades ou des calculs de volumes. Il se combine avec le scan 3D pour relever un bâtiment à la fois de l'intérieur et de l'extérieur.
Applications

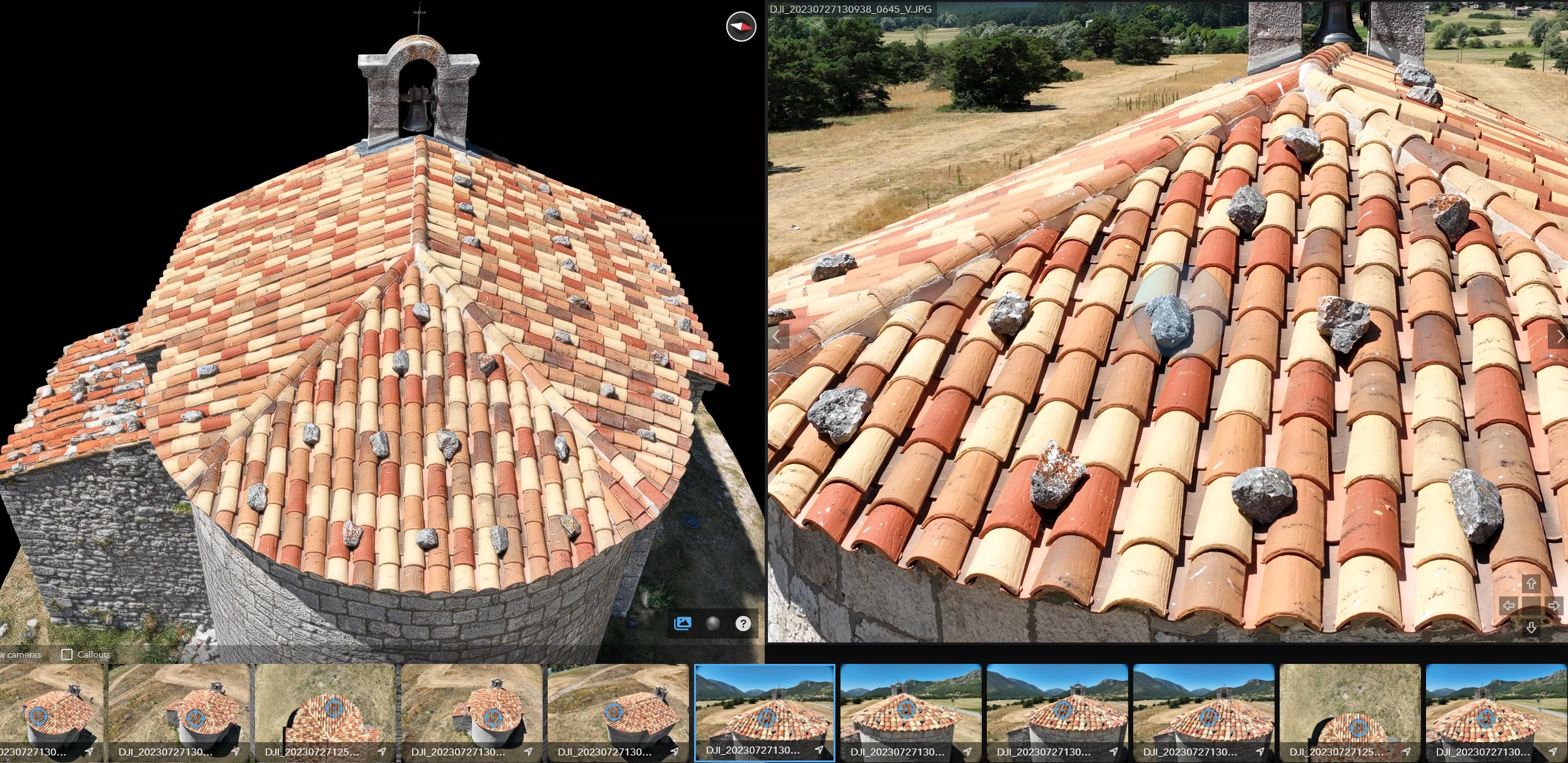

- Inspection de toiture : l'état des tuiles, ardoises, souches de cheminées et chéneaux en haute définition.
- Plans de toiture : versants, sens d'écoulement, pente de chaque pan et émergences ; surfaces sur demande.
- Façades de grande hauteur : orthophotos et élévations d'immeubles, d'églises, de monuments.

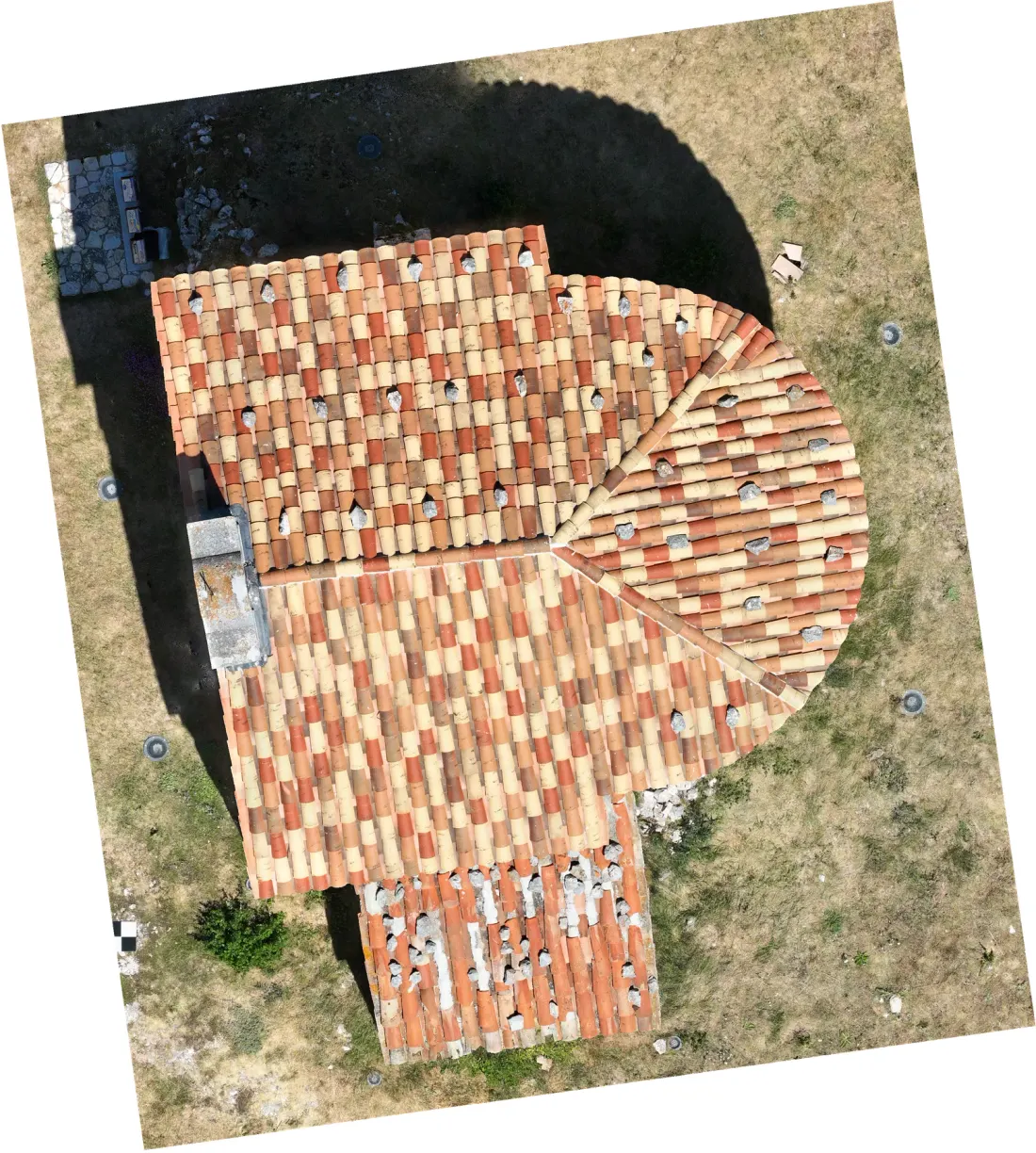

- Orthophotographie : une image aérienne à l'échelle, superposable à vos plans pour vos plans de masse.
- Volumes de stocks : calcul rapide des volumes de matériaux stockés (carrières, dépôts), mesurés en place, sans coefficient de foisonnement.
Chaque vol est préparé
Le vol est préparé selon la réglementation aérienne en vigueur et les contraintes du site. Lorsque le drone n'est pas adapté (secteur réglementé, intérieur, végétation dense), le relevé est réalisé depuis le sol au scanner laser.
Du vol
au plan coté

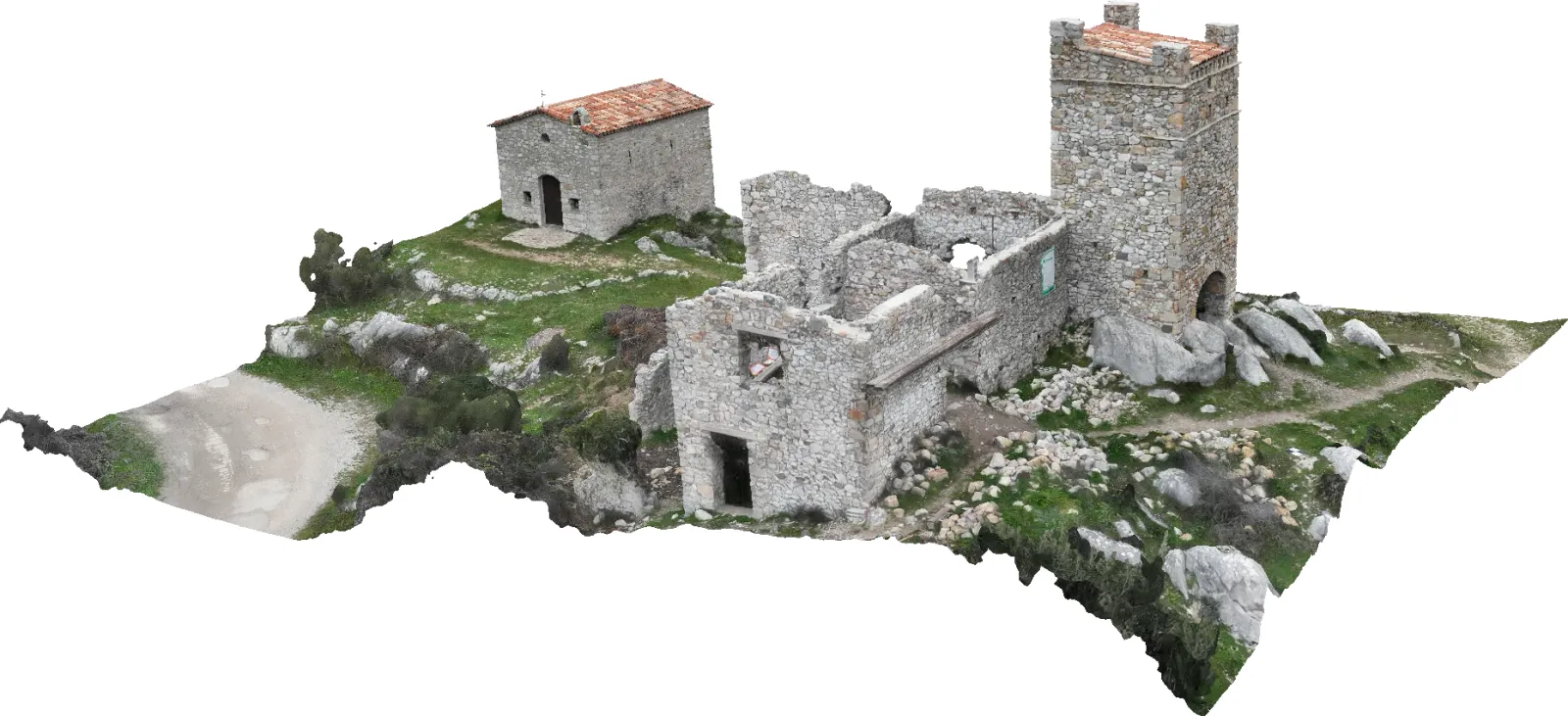

Un vol de drone produit l'orthophoto et le modèle 3D du site ; le plan de toiture en restitue les versants, le sens d'écoulement et la pente de chaque pan.
Une façade entière,
à l'échelle
Pour les grandes façades, la photogrammétrie produit une orthophoto sans déformation de perspective : chaque fenêtre, chaque modénature est à sa place et mesurable. Elle sert de base à l'élévation dessinée, à un diagnostic ou à un ravalement.
Le modèle et les photos,
côte à côte

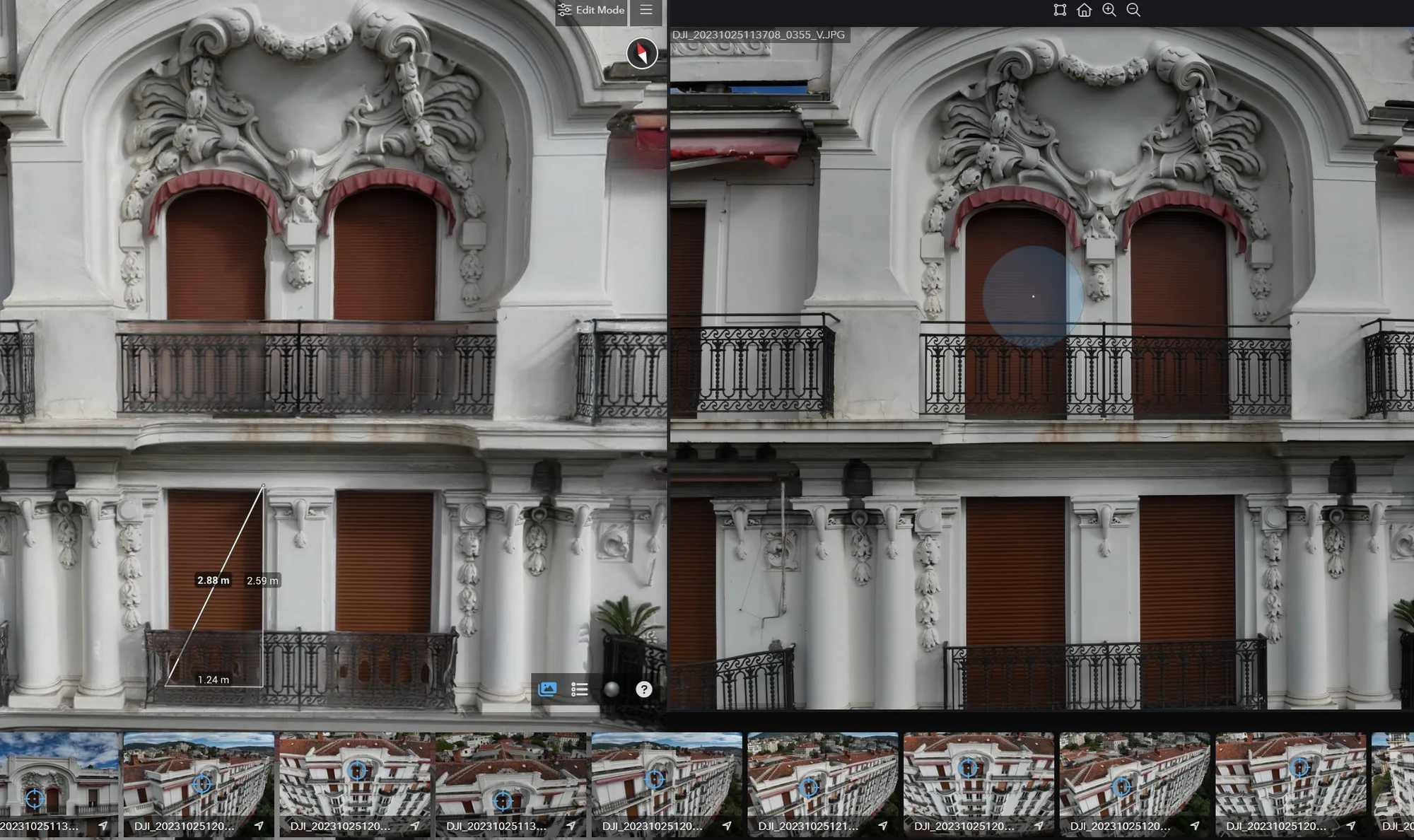

Le modèle 3D peut être consulté dans un outil de visualisation en ligne, par un simple lien, depuis un navigateur. À gauche, le modèle 3D, sur lequel on prend directement des mesures ; à droite, les photos prises par le drone, calées sur la vue du modèle.
On vérifie un détail sur la photo d'origine et on le mesure sur le modèle, sans logiciel à installer.
Drone :
vos questions
Peut-on connaître la surface d'une toiture sans y monter ?
Oui. À partir du vol, nous produisons un plan de toiture qui découpe chaque pan et en donne la surface, avec l'orthophoto et le modèle 3D en complément.
Photogrammétrie ou scan 3D ?
Le drone est idéal pour les toitures, les façades hautes et les grandes emprises vues du ciel. Le scan 3D est plus adapté aux intérieurs et aux détails. Les deux se combinent très bien sur un même projet.
Le drone peut-il voler partout ?
Chaque vol est préparé selon la réglementation aérienne et les contraintes du site. Quand le drone n'est pas adapté, le relevé est réalisé depuis le sol au scanner laser.
Intervenez-vous pour les syndics et les assureurs ?
Oui : diagnostic visuel des toitures avant une assemblée générale, ou constat après sinistre dans les zones difficiles d'accès, sans nacelle ni échafaudage.
Compléter le relevé
Un relevé
à prévoir ?
Décrivez votre projet en quelques lignes : nous revenons vers vous avec une proposition claire, adaptée à la surface, à l'accès et aux livrables attendus.
